بررسی تخصصی MikroTik HS-31DLC20D | ماژول SFP سینگل مود 2.5G با برد 20 کیلومتر

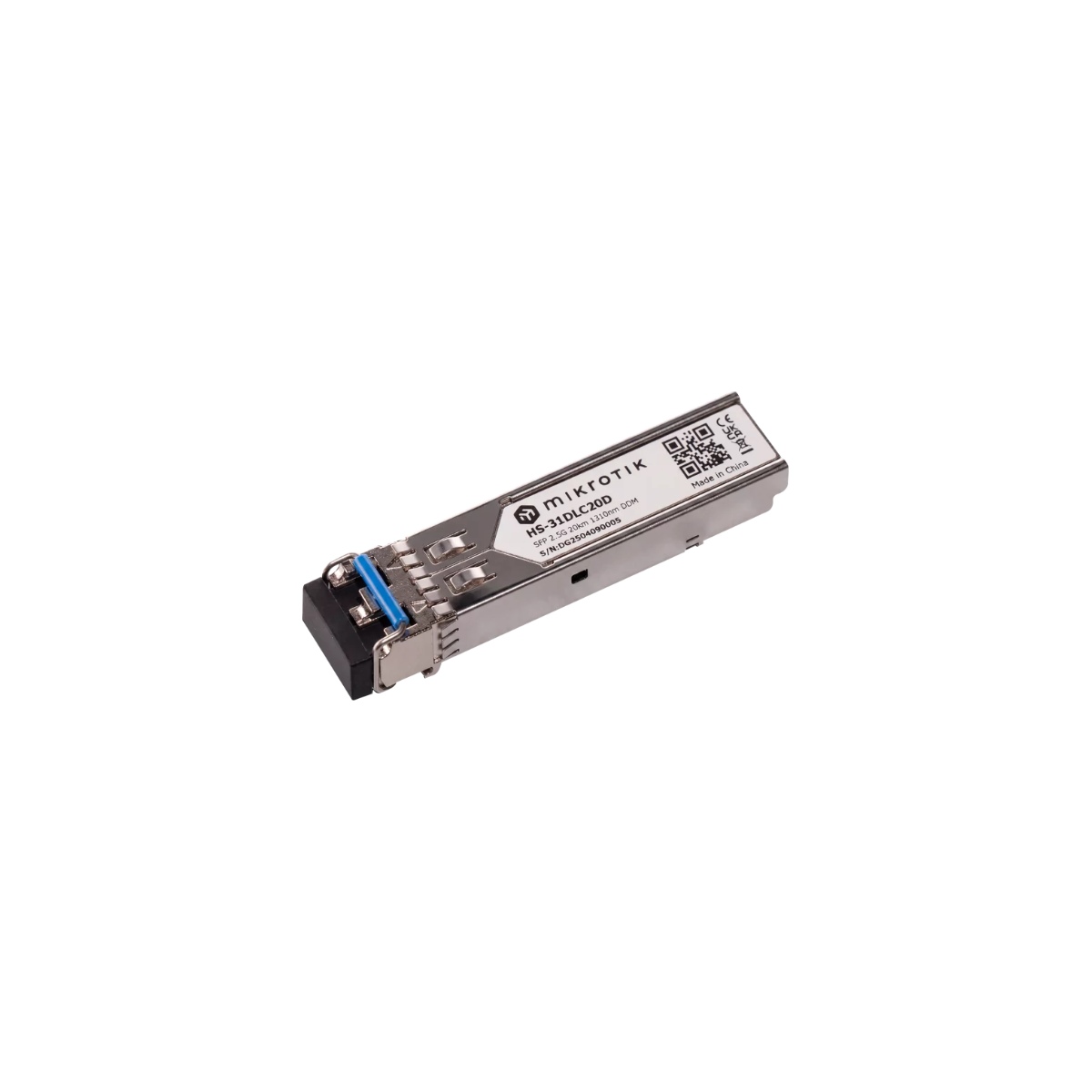

MikroTik HS-31DLC20D یکی از ماژول‌های جدید فیبر نوری میکروتیک است که برای ایجاد لینک‌های Single-Mode با سرعت 1G و 2.5G تا فاصله 20 کیلومتر طراحی شده است. این محصول در واقع نسل جدید S-31DLC20D محسوب می‌شود و مهم‌ترین ارتقای آن، اضافه شدن پشتیبانی از سرعت 2.5 گیگابیت بدون تغییر در زیرساخت فیبر موجود است.

استفاده از طول موج 1310nm، کانکتور LC، پشتیبانی از DDM و طراحی صنعتی باعث شده HS-31DLC20D برای Backbone شبکه، ارتباط میان ساختمان‌ها، کارخانه‌ها، Campus Network و زیرساخت ISP گزینه جذابی باشد.

MikroTik HS-31DLC20D چیست؟

HS-31DLC20D یک SFP Optical Transceiver است که ارتباط الکتریکی تجهیزات شبکه را به سیگنال نوری تبدیل می‌کند و در سمت دیگر لینک نیز این فرایند برعکس انجام می‌شود.

این ماژول برای فیبر نوری Single-Mode ساخته شده است و امکان برقراری ارتباط تا فاصله 20 کیلومتر را فراهم می‌کند. بنابراین برخلاف ماژول‌هایی مثل HS-85DLC05D که بیشتر برای لینک‌های کوتاه داخل ساختمان و مجموعه استفاده می‌شوند، HS-31DLC20D می‌تواند برای ارتباط میان نقاط بسیار دورتر مورد استفاده قرار گیرد.

یک سناریوی ساده می‌تواند چنین ساختاری داشته باشد:

روتر/سوئیچ → HS-31DLC20D → فیبر Single-Mode → HS-31DLC20D → روتر/سوئیچ

در نتیجه می‌توان بدون استفاده از کابل شبکه مسی، ارتباطی پایدار و پرسرعت میان دو بخش شبکه برقرار کرد.

مهم‌ترین ویژگی HS-31DLC20D؛ پشتیبانی از 1G و 2.5G

یکی از دلایل اصلی معرفی HS-31DLC20D، فراهم کردن یک مسیر ارتقای ساده از شبکه‌های یک گیگابیتی به 2.5 گیگابیت است.

نسل قبلی یعنی S-31DLC20D یک ماژول SFP با نرخ 1.25G بود، در حالی که HS-31DLC20D از 1G و 2.5G پشتیبانی می‌کند. جالب‌تر اینکه قیمت پیشنهادی رسمی هر دو مدل در حال حاضر 29 دلار اعلام شده است.

این قابلیت برای مجموعه‌ای که قبلاً کابل فیبر Single-Mode کشیده است اهمیت زیادی دارد.

برای مثال تصور کنید دو ساختمان یک شرکت توسط فیبر به یکدیگر متصل شده‌اند و لینک فعلی یک گیگابیتی دیگر پاسخگوی حجم ترافیک نیست.

در صورتی که تجهیزات دو طرف از 2.5G پشتیبانی کنند، می‌توان با HS-31DLC20D ظرفیت بیشتری از همان زیرساخت فیبر دریافت کرد.

به زبان ساده:

کابل‌کشی قبلی می‌ماند، اما ظرفیت لینک می‌تواند افزایش پیدا کند.

این دقیقاً یکی از کاربردهایی است که خود MikroTik برای این نسل جدید مطرح کرده است.

برد 20 کیلومتری؛ مناسب Backbone و ارتباط بین ساختمان‌ها

مهم‌ترین تفاوت HS-31DLC20D با ماژول‌های Multi-Mode، برد ارتباطی آن است.

حداکثر فاصله اعلام‌شده برای این محصول:

20 کیلومتر

است.

این فاصله باعث می‌شود محصول برای سناریوهایی مانند موارد زیر مناسب باشد:

• ارتباط میان ساختمان‌های یک مجموعه
• شبکه کارخانه‌ها
• Backbone فیبر نوری
• دانشگاه و Campus Network
• مراکز صنعتی
• شبکه‌های سازمانی بزرگ
• زیرساخت ISP
• ارتباط بین رک‌ها در فاصله زیاد

البته فاصله واقعی قابل دستیابی به کیفیت فیبر، اتصالات، افت مسیر و طراحی Optical Budget نیز بستگی دارد.

Single-Mode چیست و چرا اهمیت دارد؟

HS-31DLC20D مخصوص Single-Mode Fiber است.

فیبر Single-Mode برای انتقال اطلاعات در فواصل طولانی طراحی شده و در مقایسه با Multi-Mode امکان ایجاد لینک‌های بسیار طولانی‌تری را فراهم می‌کند.

این محصول از طول موج 1310 نانومتر استفاده می‌کند. مدل قبلی S-31DLC20D نیز از همین طول موج و فیبر Single-Mode استفاده می‌کند.

بنابراین اگر پروژه شما یک ارتباط چند کیلومتری است، HS-31DLC20D انتخاب منطقی‌تری نسبت به HS-85DLC05D خواهد بود.

کانکتور LC و ارتباط Full Duplex

HS-31DLC20D برای ارتباط Full-Duplex از کانکتور LC استفاده می‌کند.

در یک لینک استاندارد Duplex، یک مسیر برای ارسال و مسیر دیگر برای دریافت اطلاعات استفاده می‌شود.

این موضوع HS-31DLC20D را از مدل‌های BiDi نیز متمایز می‌کند. در ماژول‌های BiDi می‌توان ارسال و دریافت را روی یک رشته فیبر انجام داد، در حالی که این محصول برای ساختار Duplex طراحی شده است.

اگر پروژه محدودیت تعداد Core فیبر دارد، باید پیش از خرید این موضوع را در طراحی شبکه در نظر گرفت.

DDM در HS-31DLC20D چیست؟

یکی از قابلیت‌های مهم این ماژول Digital Diagnostic Monitoring یا DDM است.

DDM امکان مشاهده پارامترهای عملیاتی ماژول را فراهم می‌کند. MikroTik مشخصاً به مانیتورینگ موارد زیر اشاره کرده است:

• Optical Power
• Voltage
• Temperature
• Laser Bias Current
• سایر پارامترهای کلیدی ماژول

این اطلاعات به مدیر شبکه کمک می‌کنند وضعیت لینک فیبر را بهتر بررسی کند و مشکلات احتمالی را قبل از تبدیل شدن به قطعی جدی تشخیص دهد.

برای یک شبکه کوچک شاید این قابلیت چندان مهم به نظر نرسد، اما در شبکه یک کارخانه یا ISP که ده‌ها لینک فیبر وجود دارد، DDM تبدیل به یک ابزار بسیار مفید برای نگهداری شبکه می‌شود.

کاربردهای واقعی MikroTik HS-31DLC20D

اتصال دو ساختمان

فرض کنید دفتر اصلی شرکت و انبار در فاصله چند کیلومتری یکدیگر قرار دارند.

با ایجاد مسیر فیبر Single-Mode و استفاده از ماژول‌های مناسب در دو طرف، می‌توان شبکه دو ساختمان را به یکدیگر متصل کرد.

Backbone کارخانه

کارخانه‌ها معمولاً دارای سالن‌ها و ساختمان‌های مختلف هستند. استفاده از فیبر نوری برای ارتباط میان سوئیچ‌های اصلی می‌تواند زیرساخت مناسبی برای انتقال اطلاعات ایجاد کند.

Campus Network

دانشگاه‌ها، بیمارستان‌ها، هتل‌ها و مجتمع‌های بزرگ می‌توانند چند ساختمان را از طریق Backbone فیبر به شبکه مرکزی متصل کنند.

ISP

خود MikroTik زیرساخت ISP را یکی از کاربردهای این ماژول معرفی کرده است. برد 20 کیلومتر در کنار 2.5G، آن را برای برخی لینک‌های دسترسی و توزیع مناسب می‌کند.

ارتقای لینک 1G

شاید جذاب‌ترین کاربرد HS-31DLC20D همین باشد.

اگر یک لینک Single-Mode موجود دارید که در حال حاضر روی 1G کار می‌کند، HS-31DLC20D می‌تواند در کنار تجهیزات سازگار، مسیر ارتقا به 2.5G را بدون تعویض کل زیرساخت فراهم کند.

سوالات متداول

HS-31DLC20D چه سرعتی دارد؟

این ماژول از 1G و 2.5G پشتیبانی می‌کند.

برد HS-31DLC20D چقدر است؟

حداکثر فاصله اعلام‌شده توسط MikroTik برابر 20 کیلومتر است.

HS-31DLC20D مالتی مود است؟

خیر. این مدل برای فیبر Single-Mode طراحی شده است.

طول موج آن چقدر است؟

این ماژول در طول موج 1310nm کار می‌کند.

آیا DDM دارد؟

بله. HS-31DLC20D دارای Digital Diagnostic Monitoring است و امکان مانیتورینگ پارامترهای مهم عملیاتی را فراهم می‌کند.

تفاوت HS-31DLC20D و S-31DLC20D چیست؟

مهم‌ترین تفاوت، پشتیبانی مدل HS از 2.5G است. نسل قبلی S-31DLC20D یک ماژول 1.25G محسوب می‌شود.

برای فاصله 500 متر HS-31 بهتر است یا HS-85؟

اگر زیرساخت شما Multi-Mode باشد، HS-85DLC05D برای لینک‌های تا 550 متر طراحی شده است. اگر Single-Mode دارید یا فاصله‌های طولانی‌تر مدنظر است، HS-31DLC20D انتخاب مناسب‌تری خواهد بود.

جمع‌بندی

MikroTik HS-31DLC20D یک ماژول SFP جدید و کاربردی برای شبکه‌هایی است که به ارتباط فیبر Single-Mode تا 20 کیلومتر نیاز دارند. پشتیبانی از 1G و 2.5G، طول موج 1310nm، ارتباط LC Full-Duplex و قابلیت DDM، این مدل را برای Backbone سازمانی، کارخانه، Campus Network و زیرساخت ISP مناسب کرده است.

نقطه قوت اصلی این محصول، امکان ارتقای ظرفیت شبکه بدون کنار گذاشتن زیرساخت فیبر موجود است. به همین دلیل اگر در حال طراحی یا ارتقای شبکه MikroTik هستید، HS-31DLC20D می‌تواند نسبت به نسل قبلی انتخاب منطقی‌تری باشد، به‌خصوص وقتی روتر یا سوئیچ شما از SFP با نرخ 2.5G پشتیبانی کند.
